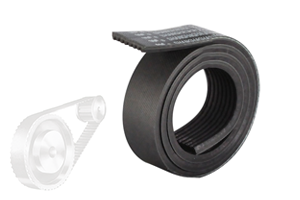

多楔帶
產品展示
 |
商品名稱： 多楔帶 產品材質： 多楔帶系列產品，引進國外先進技術和生產設備，產品的主要原材料（如骨架材料、橡膠等）均從國外領先的專業生產公司定點采購進口。 市場應用： 多楔帶通過摩擦來傳輸動力，非常適應于帶輪直徑小的傳動, 如洗衣機、干衣機、健身器材、園林機械等。 產品特點： 多楔帶兼有V帶和平帶二者的優點，既有平帶的柔軟、強韌的特點，又有V帶緊湊、高效等優點。
|
|
|
商品詳情介紹
多楔帶截面尺寸
|
型 號 |
PH |
PJ |
PK |
PL |
PM |
|
楔距pb |
1.6 |
2.34 |
3.56 |
4.7 |
9.4 |
|
楔角α，±1o |
40 |
40 |
40 |
40 |
40 |
|
楔高h(yuǎn) |
1.3±0.1 |
1.8±0.2 |
2.8±0.3 |
3.8±0.3 |
9.4±0.4 |
|
楔頂園弧半徑rb，最小值 |
0.3 |
0.4 |
0.5 |
0.4 |
0.75 |
|
槽底園弧半徑rt，最大值 |
0.15 |
0.2 |
0.25 |
0.4 |
0.75 |
|
帶高H，近似值 |
3 |
4 |
6 |
10 |
17 |
|
注1：楔距與帶高僅為參考尺寸，楔距累積誤差是一個重要參數，受帶的工作張力和抗拉體彈性模量的影響。 |
|||||
多楔帶物理機械性能
|
項目 |
PH |
PJ |
PK |
PL |
PM |
|
全厚度拉伸強度 N/楔 ≥ |
220 |
350 |
800 |
1400 |
2600 |
|
參考率伸長率 % ＜ |
6 |
6 |
6 |
6 |
6 |
|
詳細規格 |
查看 |
查看 |
查看 |
查看 |
查看 |
